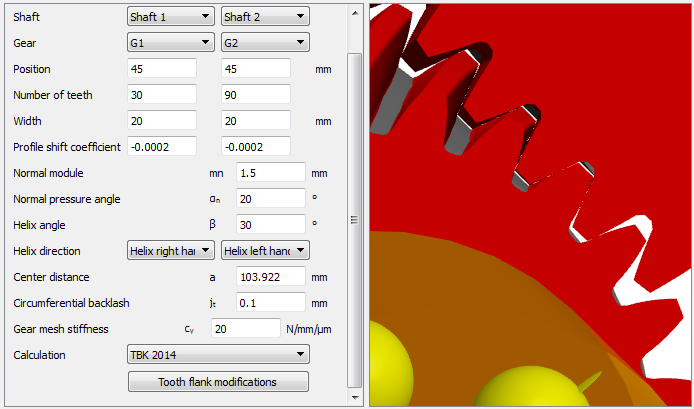

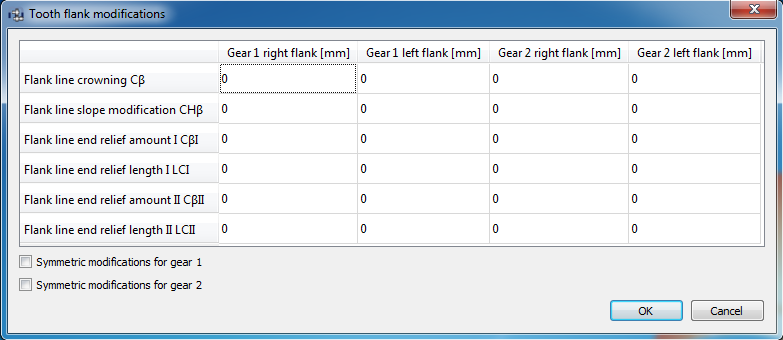

Mit dem Ziel, einen optimalen Zahnflankenkontakt zu gewährleisten, können die Zähne von Zahnradpaaren basierend auf drei verschiedenen Ansätzen gemäß der Norm ISO 21771-1 über eine Flankenlinien-Balligkeit, Flankenlinien-Winkelmodifikation und Flankenlinien-Endrücknahme korrigiert werden. Wenn Sie auf der Seite "Zahnradverbindungen" auf "Flankenlinien-Modifikationen" klicken, öffnet sich ein Pop-up-Fenster, in dem der Anwender die entsprechenden geometrischen Daten zu diesen Ansätzen eingeben kann. Für jedes Zahnrad ist es möglich, entweder symmetrische oder unsymmetrische Modifikationen vorzunehmen, indem die verfügbaren Haken am unteren Rand gesetzt bzw. gelöscht werden. Bei Aktivierung einer unsymmetrischen Flanken-Modifikation wird die entsprechende Datenspalte im Fenster hinzugefügt.
Insgesamt kann der Benutzer die Grafiken zur Linienbelastung und Spaltbreite als Orientierungshilfe nutzen, um einen Vorschlag für die Flankenkorrektur zu erstellen. Wenn wir beispielsweise von einem solchen Zahnrad-Eingriffszustand ausgehen:

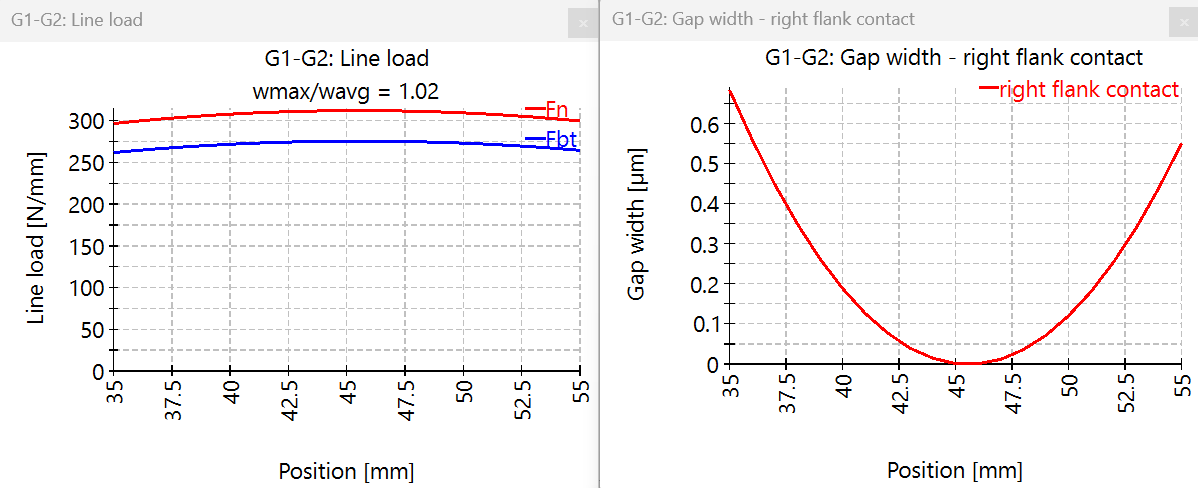

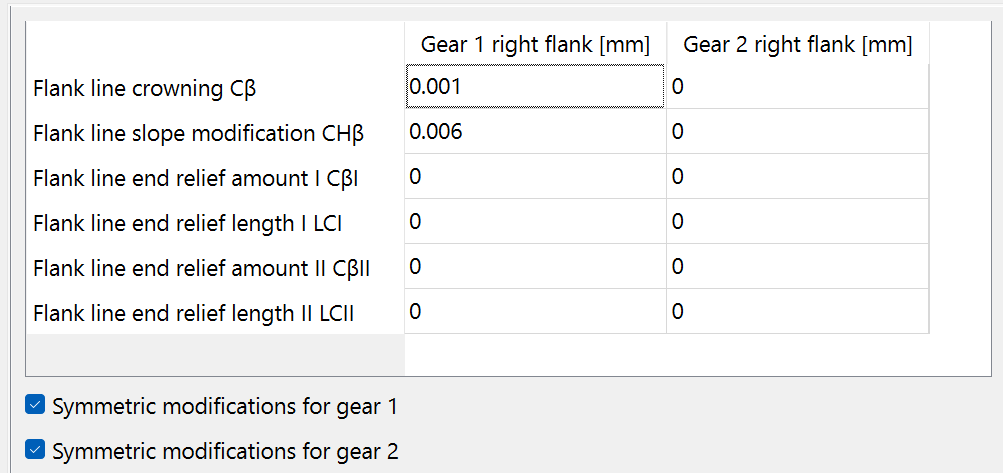

Wir wenden eine Kombination aus Flankenlinienballigkeit und Flankenlinienwinkelmodifikation an, was erheblich zu einer homogenen Linienbelastung beiträgt, wie die folgenden Bilder zeigen:
